Интервенционная кардиология

ЭФИ лаборатория «под ключ».

Новый подход к интервенционным кардиологическим процедурам, благодаря полной интеграции ангиографических систем, сиcтем мониторинга, навигации и кардиоваскулярных информационных систем.

Интервенционная кардиология Интервенционная кардиология:
  • коронароангиография,
  • коронарная ангиопластика,
  • коронарное стентирование,
  • коррекция пороков сердца.
Интервенционная ангиология Интервенционная аритмология:
  • электрофизиологические исследования,
  • имплантация электрокардиостимуляторов и водителей ритма,
  • аблация очагов аритмии,
  • кардиоресинхронизационная терапия.

Интервенционная кардиология: ангиографическая установка Innova 3100 IQ

  • Возможность проведения всего спектра кардиологических интервенционных процедур,
    а также вмешательств на периферических сосудах,
  • Уникальный квадратный детектор Revolution 31×31 см и превосходное качество изображения,
  • Интеграция с системой мониторинга гемодинамики Mac-Lab IT и
    системой внутрисосудистого УЗ (пр-во Volcano Corp., США),
  • Функция ротационной ангиографии InnovaSpin и реконструкция сосудов в режиме 3-D,
  • Функция определения контуров тела пациента InnovaSense для оптимальной адаптации расстояния
    от пациента до приемника изображения,
  • Удобство обработки и интерпретации данных,
  • Короткие сроки обследования даже самых тучных пациентов благодаря высокой мощности генератора (4500 Вт),
  • Автоматические спектральные фильтры и другие возможности для уменьшения облучения пациента,
  • Возможность работы в круглосуточном режиме.

Интервенционная аритмология: ангиографическая установка Allura Xper FD10

  • Возможность проведения всего спектра кардиологических интервенционных процедур,
    а также вмешательств на периферических сосудах,
  • Особая четкость изображений благодаря использованию нового плоского динамического детектора,
  • Высокое качество изображений при работе в режиме рентгеноскопии с низкой дозой контрастного средства –
    экономия контрастных средств,
  • Локальная информационная сеть/ оптические диски,
  • Улучшенная визуализация проекций коронарных артерий на позвоночник или диафрагму (SPIRIT),
  • Подавление шума в режиме реального времени,
  • Возможность индивидуального программирования этапов процедуры,
  • Доступ ко всем элементам управления системой от стола пациента,
  • Быстрое перемещение С-дуги (до 25 град./cек.) без опасности для пациента (BodyGuard) – экономия времени,
  • Возможность ротационной ангиографии и 3D-реконструкции изображений сосудов,
  • Улучшенная визуализация стентов (StentBoost),
  • Возможность высокоэффективной интеграции с другими медицинскими системами и
    совместимость с системой магнитной навигации Stereotaxis Niobe.

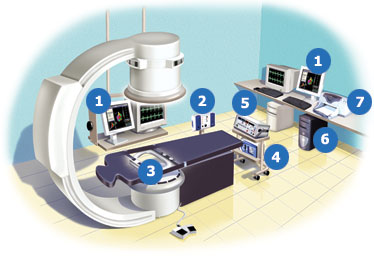

Интервенционная аритмология: система навигационного картирования CARTO XP —
непременная точность в моделировании сердца

  • Электроанатомическое картирование с помощью катетера,
  • Местоположение катетера устанавливается без использования флюороскопии,
  • 3-мерная навигация и картирование в режиме реального времени,
  • Запись местоположения,
  • Оценка проведения электрического импульса.

Используется для:

  • Выявления механизмов возникновения аритмий,
  • Наблюдения за аритмогенными зонами,
  • Определения стратегии аблации – создания виртуальной линии аблации,
  • Управления процессом аблации,
  • Оценки блокады и локализации прорыва возбуждения.

Система магнитной навигации STEREOTAXIS Niobe
автоматизированное и беспрецедентно точное управление внутрисосудистыми устройствами

>>> Презентация STEREOTAXIS Niobe <<<

Направленное воздействие магнитного поля постоянных магнитов, расположенных по обеим сторонам от стола, на микроскопический магнит, вмонтированный в кончик устройства (проводника, катетера). Управление осуществляется дистанционно из операторской.

Преимущества:

  • Быстрая доставка устройств к месту поражения благодаря направляющему воздействию на кончик,
    а не на шафт (как при введении вручную) – непревзойденная управляемость,
  • Существенно меньшая вероятность перфорации тканей благодаря использованию более мягких устройств,
  • Быстрый доступ в отделы сердца, в том числе в левые — без транссептальной пункции, а значит –
    не требуется закупка дорогостоящих одноразовых катетеров для внутрисосудистого УЗИ,
    требующегося во время пункции,
  • Кончик электрода фиксируется в зоне аблации –улучшаются результаты вмешательства,
  • Врач управляет ходом процедуры из операторской, не подвергаясь воздействию рентгеновского излучения,
  • Сфера применения метода: интервенционная аритмология и интервенционная кардиология,
  • Возможность вовлечь в клинический процесс специалистов без большого опыта проведения интервенционных процедур.

Интервенционная кардиология: система Mac-Lab — «золотой стандарт» мониторинга гемодинамики

  • Измерение давления в крупных сосудах, полостях сердца,
  • Оценка кровотока на шунтах,
  • Расчет площади поверхности клапанов,
  • Расчет градиентов давления на клапанах,
  • Оценка сердечного выброса,
  • Построение диаграммы коронарного дерева.

Модуль сбора данных TRAM:

  • до 4 каналов инвазивного АД
  • неинвазивное АД,
  • 12 отведений ЭКГ,
  • анализ сегмента ST,
  • частота дыхания,
  • сердечный выброс,
  • капнография,
  • SpO2,
  • архивация данных,
  • локальный жесткий диск и записывающий DVD-дисковод.

Оснащение: оптимальное решение для интервенционной аритмологии

  • Ангиографическая установка Allura Xper,
  • Система для ЭФИ Prucka Cardio-Lab,
  • Система для криоаблации CryoCath,
  • Система навигационного картирования CARTO XP,
  • Система магнитной навигации Stereotaxis Niobe,
  • Локальная информационная сеть / оптические диски.

Интервенционная аритмология: система Cardio-Lab
незаменимый инструмент для электрофизиологических исследований

Эффективное достижение целей электрофизиологического исследования:

  • Внутрисердечная регистрация электрограмм,
  • Измерение параметров проводящих путей сердца,
  • Точная локализация источников аритмий,
  • Диагностика механизма возникновения аритмий,
  • Контроль эффективности антиаритмической терапии,
  • Анализ работы искусственного водителя ритма,
  • Выполнение радиочастотной или криогенной аблации аритмогенного очага.

Каналы регистрации ЭФ-сигнала:

  • до 128 регистрируемых каналов, из них 108, 76, 44 или 12 внутрисердечных (зависит от типа усилителя),
  • 4 входа для электрокардиостимуляции,
  • 12 отведений ЭКГ,
  • от 1 до 7 катетерных модулей.

Оснащение: интервенционная кардиология и интервенционная аритмология в одной операционной

  • Ангиографическая установка Allura Xper,
  • Комбинированная система для мониторинга гемодинамики и ЭФИ Prucka Combo Lab,
  • Система для криоаблации CryoCath,
  • Система навигационного картирования CARTO XP,
  • Система магнитной навигации Stereotaxis Niobe.
